Hub Dante Interface
QUE ES EL HUB-DANTE INTERFACE
En estos últimos años, ha habido un fuerte incremento en la demanda de sistemas de comunicación inalámbrica full dúplex y a su vez se buscaba una integración total de estos equipos con las redes Dante. Los ingenieros de AUDIOTECNOLOGIAS han dado respuesta a este sector diseñando y fabricando un interfaz capaz de conectar un HUB de la firma EARTEC con cualquier red Dante y a la vez poder tener una interfaz de 4 hilos para conectar otros equipos full dúplex analógicos.
WHAT IS THE HUB-DANTE INTERFACE
In recent years, there has been a strong increase in the demand for full duplex wireless communication systems and, at the same time, a total integration of this equipment with Dante networks has been sought . AUDIOTECNOLOGIAS engineers have responded to this sector by designing and manufacturing an interface capable of connecting an EARTEC HUB to any Dante network and at the same time be able to have a 4-wire interface to connect other analog full duplex equipment.

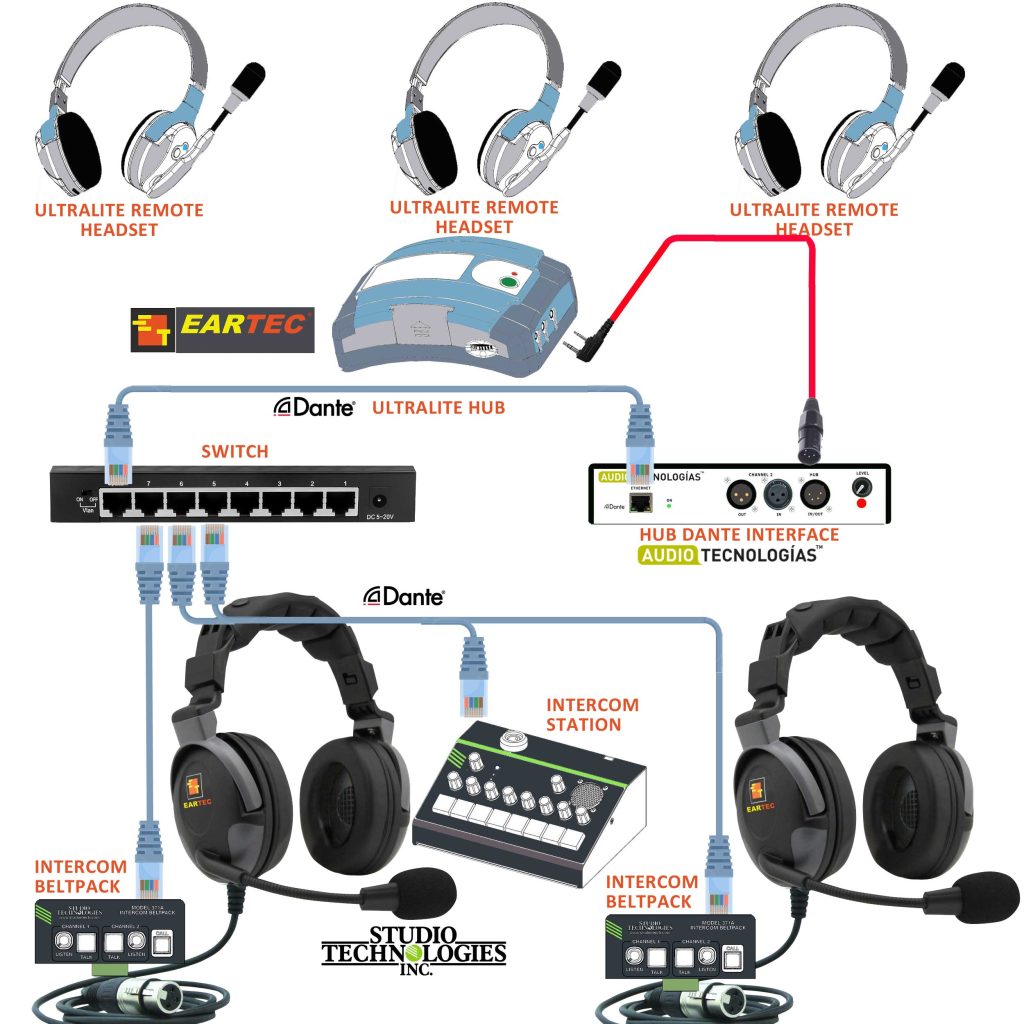

Ejemplo de una instalacion de un sistema inalambrico UltarLITE con HUB y un Intercom de Studio-Technologies Dante
equipmentLA TECNOLOGIA

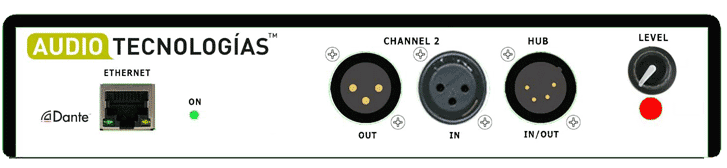

El HUB-DANTE INTERFACE se adapta perfectamente a cualquier red Dante existente. Consta de 2 canales de red Dante, uno que conecta directamente con el HUB de EARTEC y otro para diferentes usos. Los pulsadores en la caratula frontal, controlan el nivel del envío de audio de la red Dante a la entrada del HUB. Este control tiene una memoria no volátil, y memoriza el último nivel ajustado.
THE TECHNOLOGY
The HUB-DANTE INTERFACE adapts perfectly to any Dante network existing. It consists of 2 Dante network channels one that connects directly to the EARTEC HUB and another for different uses. The pushbuttons on the front cover control the level of the Dante network audio output to the HUB input. This control has a non-volatile memory, and memorizes the last level set.
Especificaciones
HUB IN/OUT
Impedancia de entrada:
600Ω (Opción de cambiar a 300Ω)
Distorsión armónica total: Menos del 0,02%
Respuesta en frecuencia: 20-20KHz, ±1dB
CHANNEL 2
Entrada: Balanceada
Impedancia de entrada:
Mayor que 1.8 KΩ
Nivel máximo de entrada: +8dBu@0dB de ganancia
Salida: Balanceada
Impedancia de salida:
200Ω
Nivel máximo de salida: +20dBu Balaceada
Distorsión armónica total: Menos del 0,02%
Respuesta en frecuencia: 20-20KHz, ±1dB
Specifications
HUB IN/OUT
Input impedance:
600Ω (Option to switch to 300Ω)
Total harmonic distortion: Less than 0.02%.
Frequency response: 20-20KHz, ±1dB
CHANNEL 2
Input: Balanced
Input impedance:
Greater than 1.8 KΩ
Maximum input level: +8dBu@0dB max of gain
Output: Balanced
Output impedance:
200Ω
Maximum output level: +20dBu Balanced
Total harmonic distortion: Less than 0.02%.
Frequency response: 20-20KHz, ±1dB
CONEXION DE UN HUB A OTROS EQUIPOS
Conecte el HUB con Clear-Com
Conecte el HUB con RTS
Conecte el HUB con TELEX

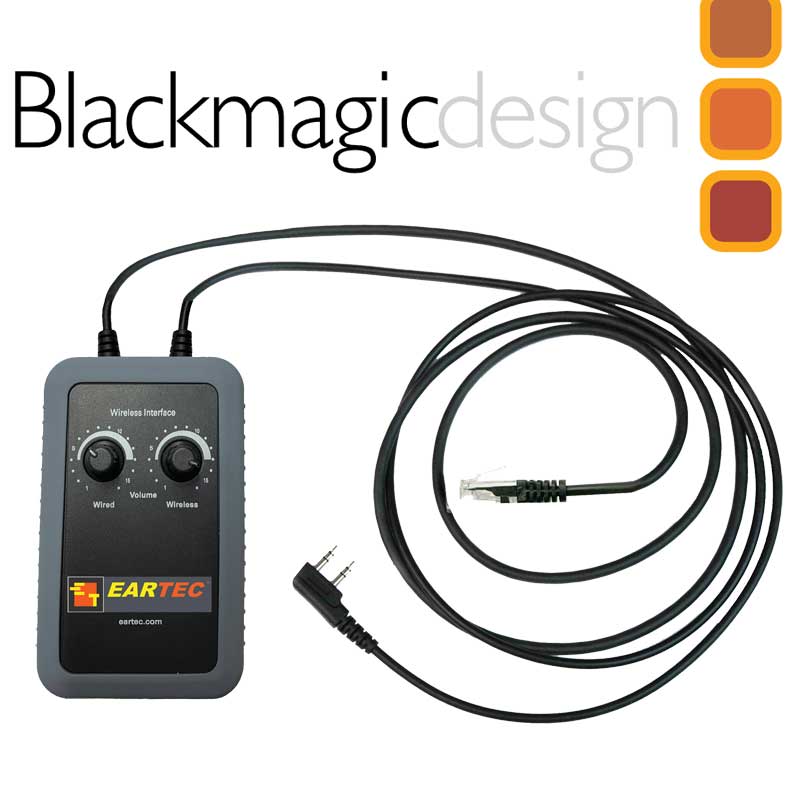

Conecte el HUB con Black Magic
